innovación en sistemas
E.3.6 Configuración en cajas de los colectores ALB
Los colectores premontados ALB pueden suministrarse en cajas metálicas o de plástico para una colocación más rápida y sen-
cilla en obra, además de proteger los mismos.
A continuación, la relación de medidas en función del número de derivaciones.

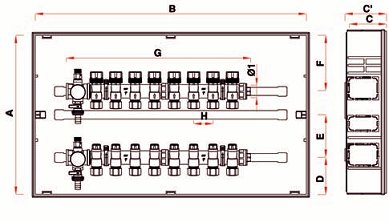

Colectores en cajas de plástico (se suministran montados en caja)
Núm. derivaciones
A
B
C
C’
D
E
F
3 - 5
410
500
100
104
95
110
145
6 - 9
410
700
100
104
95
110
145
10 - 12
410
900
100
104
95
110
145
Medida caja
Núm. deriv. colector
400 x 500 x 110
2 - 3
600 x 500 x 110
4 - 6
800 x 500 x 110
7 - 10
1000 x 500 x 110
11 - 12
1200 x 500 x 110
> 12
Colectores en cajas metálicas sin pies
Las cajas
se
fabrican en
plancha
metálica, esmaltada con
pintura
blanca; incorporan guías
ajustables en
el interior para
el
montaje de las bridas de sujeción del colector
.
El marco de la caja es regulable en profundidad, lo cual permite adaptarse tanto
al montaje del interior como al espesor del muro en el que se empotre la caja.
En las versiones con pies, éstos son ajustables en
altura.
Los lados de las cajas presentan varias tapas troqueladas, que se pueden retirar a voluntad para practicar las aberturas
necesarias para el acceso de los tubos al interior de la caja.
