SISTEMA DE CLIMATIZACIÓN RADIANTE
E.3.5 Configuración de conexión de los colectores
La conexión lateral
de
los colectores
para
su alimentación se
puede realizar
entrando con
la tubería horizontalmente o
bien
verticalmente, siendo posible atacar desde el suelo.
Por defecto, los colectores ALB son suministrados con una llave recta de
corte, con termómetro incorporado, preparada para la entrada horizontal de tubo.
Pero, opcionalmente, se pueden suministrar
con llaves de corte en codo.
Las válvulas están disponibles en Ø 26 mm y Ø 32 mm, y la conexión roscada es de 1”.
Material de construcción
Latón
Presión nominal
10 bar
Temperatura máxima
95º C
Conexiones colector
1” M
Conexión entrada / salida
26 mm / 32 mm / 1” H

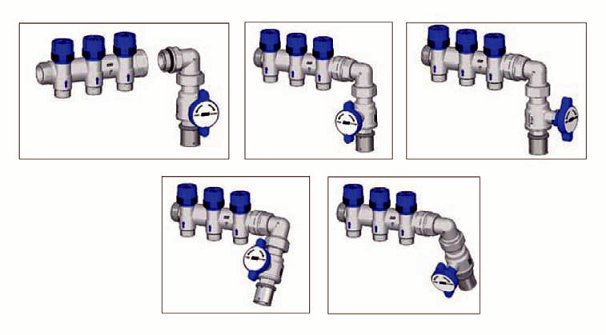

Ejemplo de instalación de las llaves
SIN TEFLÓN
