E.3.4 Colector con llave de corte
Descripción
Los colectores modulares con llave manual azul, disponibles en tamaños de 1”, tienen su aplicación en la calefacción y refres-
camiento como puntos de distribución para el fluido caloportador a los radiadores o suelo radiante en el caso de los sistemas
de baja temperatura.
También hay versiones de 1-1/2” para la aplicación de la planta radiante en grandes superficies.
Se caracterizan por la forma particular que favorece el paso del fluido, con lo que se reduce la pérdida de carga (Fig.
1) y gracias

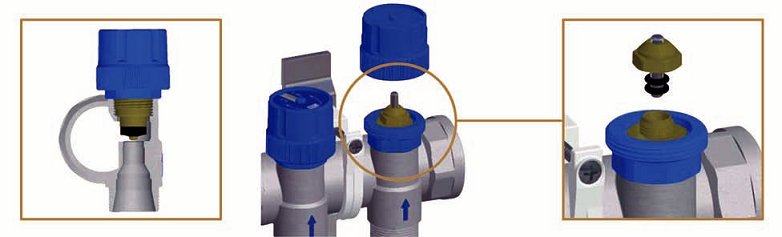

a un sistema de seguridad, se pueden sustituir las juntas tóricas de las válvulas sin vaciar el sistema (fig.
2).
Una flecha azul indica el sentido del fluido.
Se puede quitar el pomo azul y montar cabezales eléctricos con el fin de gestionar
cada circuito.
Detentores
En el caso de los colectores para aplicaciones industriales (1-1/2”), en cada circuito, en
la conexión de la impulsión se incorpora un detentor para poder equilibrar la instalación
mediante una llave hexagonal.
En el
Anexo 10
de este documento se puede ver la curva característica de este colector.
