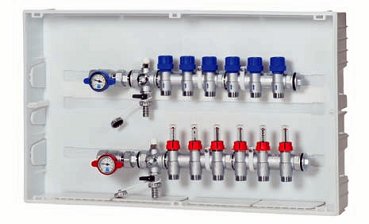

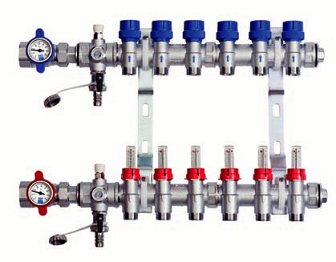

E.3.3 Colector con caudalímetros
Este
tipo
de
colector
incorpora
caudalímetros
en
la impul-
sión de cada uno de los circuitos, de manera que permite un
equilibrado visual de todos ellos, actuando sobre los mismos.

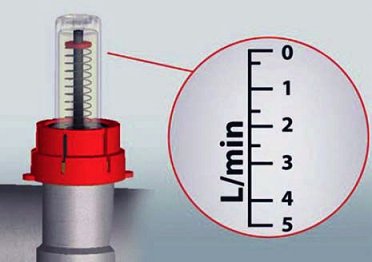

Están
marcados
con
una
escala
de
0
a
5
litros/minuto.
El
colector de
retorno incorpora llaves de corte
manuales que
permiten el acoplamiento de cabezales
termoeléctricos.
In-
cluye racor intermedio cromado con purgador manual, llave
de llenado y vaciado, llaves de corte con termómetro y racor
dos piezas con junta tórica.
Material de construcción
Latón
Presión nominal (bar)
10
Temperatura máxima (ºC)
95
Conexiones colector
1” M/H
Distancia entre ejes derivaciones (mm)
50
Conexiones a derivaciones
24 x 19
1
6
11
4
8
9
2
7
12
3
10
5

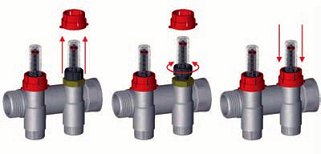

1 - Cuerpo del medidor
de caudal
2 - T
apa antimanipulaciones
3 - Indicador de caudal
4 - Volante de regulación
5 - Junta tórica
6 - Obturador
7 - Difusor de flujo
8 - Muelle
9 - Indicador con caudal
10 - Varilla
11 - T
ubo de medición
12 - Colector de impulsión
1.
2.
3.
