SISTEMA DE CLIMATIZACIÓN RADIANTE
Principio de funcionamiento del caudalímetro
La medición de flujo se
basa en el principio del desplazamiento de un elemento que rompe
el mismo situado en un tubo
de
medición.
La posición se muestra en el indicador por medio de una barra longitudinal que conecta el elemento difusor con el cuerpo del in-
dicador.
El fluido entra en el medidor de caudal con una dirección radial con respecto al eje de maniobra y sale del caudalímetro
con la dirección axial mediante la inversión difusor
.
La disposición interna del colector
, la mínima interferencia del detentor en el cuerpo del colector hace que el fluido al pasar por
el interior del mismo produzca una pérdida de carga muy reducida, al ofrecer un paso al agua casi total, muy importante para
trabajar con caudales elevados produciendo una pérdida de carga mínima.
Esto hace posible poder trabajar con colectores de
hasta 14 derivaciones.

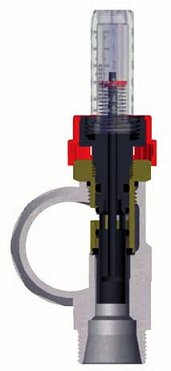

Fig 52.1
Bajo
las
condiciones
del
circuito
o caudalímetro
cerrados, el obtu-
rador
no
está bajo
la
presión
del
fluido. En este caso, la acción del
muelle
permite
al
indicador
ele-
varse hasta el valor 0.

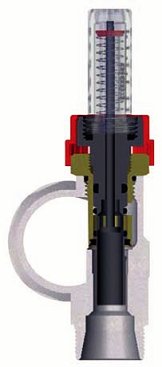

Fig. 52.2
En
la
situación
opuesta,
con
un
circuito abierto, el fluido bajo pre-
sión
vence la fuerza del muelle y
por
lo tanto
baja
el
indicador de
nivel. El ajuste a través del volan-
te,
permite
cambiar
el
área
a
la
zona
de
entrada difusor,
con
un
consiguiente
aumento
o
reduc-
ción
del caudal
en
el interior
del
circuito.
En el
Anexo 9
de este documento se puede ver la curva característica del colector con caudalímetros.
