SISTEMA DE CLIMATIZACIÓN RADIANTE

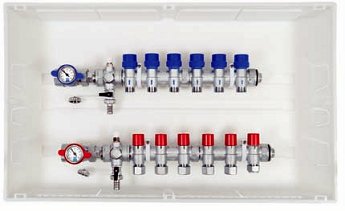

E.3.2 Colector monogiro
Este tipo de colector tiene la peculiaridad de incorporar de-
tentores de una sola vuelta en cada una de las derivaciones,
simplificando al máximo la tarea del equilibrado hidráulico.
Por otro lado, la curva característica de su pérdida de carga
es muy lineal, lo que facilita aún más la operación.
Material de construcción
Latón
Presión nominal (bar)
10
Temperatura máxima (ºC)
95
Conexiones colector
1” M/H
Distancia entre ejes derivaciones (mm)
50
Conexiones a derivaciones
24 x 19
El práctico sistema de regulación del detentor a través de un
volante numerado permite una fácil y siempre visible regula-
ción en muy poco espacio.
Una vez ajustado el valor, se cu-
bre con un capuchón que impide la manipulación accidental.
El
ajuste
tiene
lugar
por
medio
del
pomo
en
la
que
están
marcadas las posiciones.
La carrera de la rueda es inferior a
360° y oscila entre las posiciones 0 (completamente cerra-
do), y el 5,5 (completamente abierto).
La posición del deten-
tor se puede identificar
fácilmente gracias a
las marcas de
referencia presentes en el colector.
Muesca de posición
Totalmente cerrado
POS 0
Totalmente abierto
POS 5,5
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
5,5
0,27
0,32
0,38
0,43
0,47
0,51
0,61
0,73
0,9
1,1
1,26
Posición
Kv [m
3
/h]
Características fluidodinámicas del colector monogiro
En el
Anexo 8
de este documento se pue-
de ver la curva característica del colector
monogiro en sus diferentes posiciones.
