SISTEMA DE CLIMATIZACIÓN RADIANTE
La válvula mezcladora de tres vías es del tipo con esfera de paso total.
Conectándole una centralita a tres puntos de sólo cale-
facción o calefacción/refrescamiento es posible modular de manera que siempre se tiene una impulsión óptima en función de
la temperatura exterior y de la curva de potencia seleccionada.
F.2.4 Modulante para suelo radiante grandes dimensiones calefacción/refrescamiento:
Datos generales
Conexiones eléctricas
Tipo de funcionamiento
3 puntos
Tensión de alimentación
230 V / 50 Hz
Par motor
10 N·m
Ángulo de rotación
90º
Grado de protección
IP54
Potencia absorbida
4,5 VA
Tiempo de rotación
180 s
Temperatura de trabajo
-10ºC a +50ºC
Especificaciones del servomotor
fluido frío
fluido caliente
mezcla

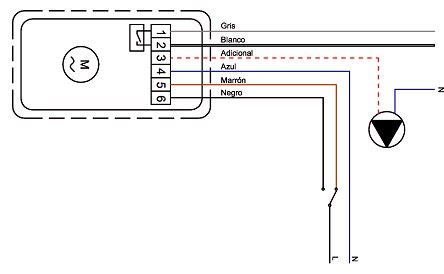

Borne
Color
Finalidad
1
Gris
Común del microinterrruptor
2
Blanco
Contacto normalmente abierto del microinterruptor
3
-
Sin cable. Con válvula abierta,
presencia de tensión en el borne
4
Azul
Neutro
5
Marrón
Fase. Cierre de la válvula
6
Negro
Fase. Apertura de la válvula
regulador
sonda impulsión
Tamaño
Valor
1-1/4”
25,5
