SISTEMA DE CLIMATIZACIÓN RADIANTE
F.4.2 Válvulas de zona motorizadas
La válvula de zona está indicada para controlar grupos de estancias de manera centralizada con un solo dispositivo de maniobra,
como un termostato ambiente.
Está disponible tanto para 230 V como para 24 V y en todas las variantes incluye un microrruptor
para control de caldera o bomba circuladora.
Está disponible en 2 y 3 vías, y su construcción basada
en esfera de paso total
hace que tenga una pérdida de carga muy reducida.
Sistema antibloqueo
La válvula
tiene un
sistema interno
antibloqueo que impide el agarrotamiento de
la esfera, problema habitual
en zonas con
aguas muy calcáreas.

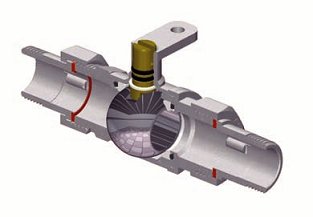

El sistema consta de dos juntas tóricas sobre las que descansan dos asientos de PTFE.
De esta manera,
las partes del cuerpo en contacto con la esfera siempre descansan sobre una superficie blanda que actúa como amortiguador,
evitando el bloqueo.
1 - Junta de P
.T
.F.E.
2 - Junta tórica de EPDM
3 - Esfera de latón CW617N
4 - Vástago de maniobra de latón CW617N con jutnas de EPDM
5 - Cuerpo de la válvula de latón CW617N
6 - Agujero para los tornillos del servomotor
7 - Junta Gold Gasket
®
6
4
7
3
5
1
2
Características gama 2 y 3 vías (hasta 1-1/4”)
Medidas disponibles
1/2”; 3/4”; 1”; 1-1/4”
Material
Latón CW617N
Presión máxima
16 bar
Presión diferencial máxima
10 bar
Rango de temperaturas
-10 – 100ºC
Fluidos
Agua, glicol
Conexiones
Racor 3 piezas
Anclaje servomomotor
Directo
