F
.2.2.2 - Grupo modulante premontado en sala caldera para calefacción.
Se trata de un grupo premontado para montaje en la sala de
caldera
y
configurado para
la
conexión
directa
a
la fuente
de energía que produce el agua caliente para el sistema de
calefacción.
El
grupo
premontado
consiste
en
una
válvula
mezcladora motorizada cuya misión es mezclar el agua que
proviene de la fuente de energía con el agua de retorno para
obtener
la
temperatura
óptima
del agua
de
impulsión.
La
válvula motorizada es gobernada por una unidad de control
(centralita), compuesta por una sonda de temperatura exte-
rior y una sonda de impulsión.
La válvula mezcladora de 3 vías es controlada por un servo-
motor a 3 puntos, que es regulado a su vez por la unidad de
control en modo calefacción (centralita), indicándole si debe
abrir
o
cerrar
la
válvula.
Esta
unidad,
además,
controla
la
bomba circuladora de modo que se automatiza su funciona-
miento y su parada.
La centralita se anticipa
a los cambios
térmicos exteriores gracias a la sonda exterior y una curva
Código
Modelos
Unidad
39010
Equipo premontado de mezcla modulante
1
307205
Colector premontado 1” con monogiro
1
3022-1
Válvula de zona motorizable 3 vias 1”
2
3005-40
Servomotor para válvula de zona
2
34090
Regulación Integral ALB para calefacción y ACS
1
23100
Termostato digital semanal
2
F.2.2 Modulante para suelo radiante calefacción:
interna
de
calefacción,
calculando
con
ello la
temperatura
de
impulsión
necesaria
para
lograr
la
temperatura
interior
de confort.
La bomba circuladora es controlada por la misma centralita.
El grupo
premontado
lleva
incorporado
un
circuito
by-pass
con
una
válvula que
recircula
el agua
del retorno
hacia
la
mezcla nuevamente y el sobrante lo deriva al primario.

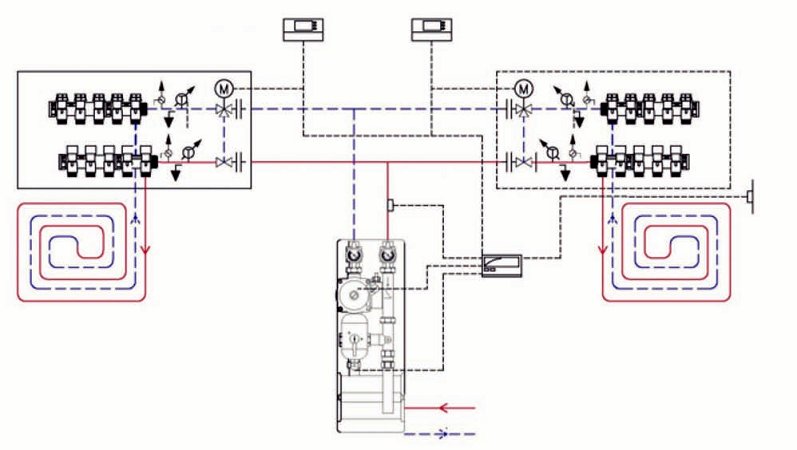

caja registro de colector
caja registro de colector
fuente de calor
centralita
termostato
termostato
sonda
exterior
sonda de
impulsión
