.2.1.3 - Regulación termostática grandes dimensiones
Cuando
se trata de una instalación de suelo radiante de gran-
des dimensiones y con una sola mezcla, se puede realizar la
regulación de la
temperatura del
suelo radiante mediante una
válvula mezcladora de 3 vías termostática a punto fijo.
Dicha
válvula permitirá mezclar el agua de impulsión del sistema
de climatización
radiante
a
la
temperatura
fijada en
el ca-
bezal termostático, donde se habrá regulado manualmente.
En este caso la bomba se activará cuando uno de los termos-
tatos accione la válvula de zona o parará la bomba cuando
todos los termostatos y válvulas de zona no necesiten calor.
Para ello es aconsejable utilizar un relé de potencia y separar
la maniobra de los termostatos de la potencia de la bomba.
Código
Modelos
Unidad
142861
Sonda de contacto 20-50ºC
1
131712
Válvula mezcla termostática 1-1/2”
1
307205
Colector premontado 1” con monogiro
2
3022-1
Válvula de zona motorizable 3 vias 1”
2
3005-40
Servomotor para válvula de zona
2
23250
Termostato digital de ambiente
2

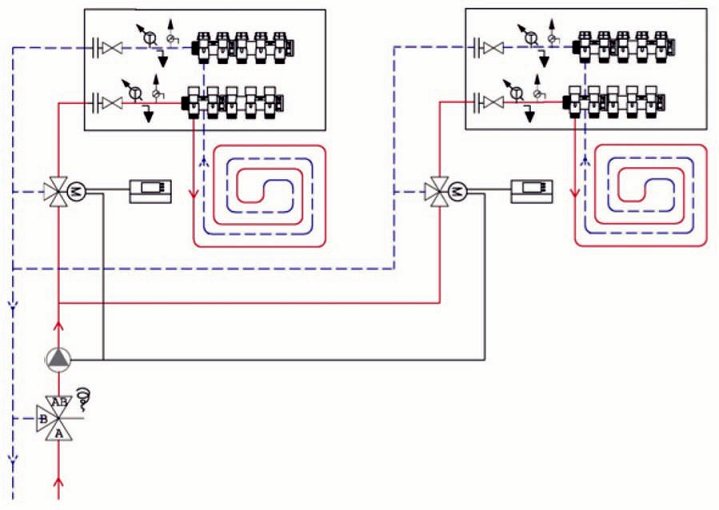

F.2.1 Punto fijo para suelo radiante calefacción:
caja registro de colector
caja registro de colector
fuente de calor
0.07
termostato
termostato
(1) bomba no suministrada por ALB
(1)
Valores Kvs de la válvula
Tamaño
Valor
DN 25
6,5
DN 40
9,5
