innovación en sistemas
63
SISTEMA DE CLIMATIZACIÓN RADIANTE
F
.2.1.2 - Equipo punto fijo premontado en sala caldera.
Se
trata de
un
grupo
premontado
para
montaje
directo
en
la sala de
caldera y configurado para
la conexión directa
a
la
fuente
de
energía
que
produce
el agua
caliente
para
el
sistema de calefacción.
El
grupo
premontado
consiste
en
una
válvula
mezcladora
cuya misión es mezclar el agua que proviene de la fuente de
energía
con el agua de retorno
para obtener
la temperatu-
ra óptima del agua de impulsión para el funcionamiento del
suelo radiante.
La válvula mezcladora de 3 vías está controlada por un ca-
bezal termostático, regulable manualmente, donde se fija la
temperatura de impulsión entre 18 Cº y 55 Cº.
Código
Modelos
Unidad
39005
Equipo premontado en sala caldera
1
307205
Colector premontado 1” con monogiro
1
23250
Termostato digital de ambiente
1

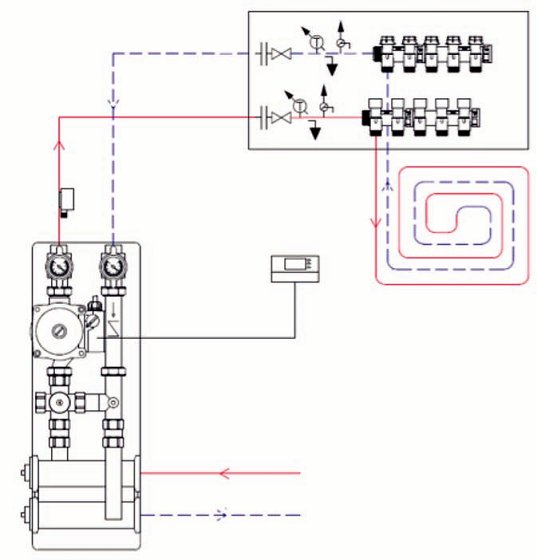

F.2.1 Punto fijo para suelo radiante calefacción:
caja registro de colector
fuente de calor
termostato
de seguridad
La bomba
circuladora,
incluida
en el
equipo,
es
controlada
por el termostato digital de ambiente.
