SISTEMA DE CLIMATIZACIÓN RADIANTE
F
.2.3.1 - Grupo modulante premontado en colector para calefacción/refrescamiento.
Se trata de un grupo premontado para montaje directo en el
colector
del
suelo
radiante
y
configurado
para
la
conexión
directa
a
la(s)
fuente(s)
de
energía
que
producen
el
agua
para
la impulsión del sistema
de calefacción/refrescamien-
to.
El grupo premontado consiste en una válvula mezcladora
motorizada cuya misión es mezclar el agua que proviene de
la fuente de energía con
el agua de retorno para
obtener la
temperatura óptima del agua de impulsión, que es indicada
mediante una unidad de control (centralita).
Ésta dispone de
una sonda de temperatura exterior
, una sonda de impulsión y
una sonda temperatura ambiente y humedad.
La centralita gobierna la válvula de tres vías actuando sobre
el servomotor, realizando la mezcla para impulsar el agua a
la temperatura necesaria con la que debe funcionar el suelo
radiante, tanto en modo de calefacción como refrescamiento.
Código
Modelos
Unidad
300525
Equipo premontado de mezcla modulante
1
307005
Colector premontado monogiro
1
300563
Caja de registro metálica ALB con pies
1
34095
Regulación Integral ALB para climatización
1
F.2.3 Modulante para suelo radiante calefacción/refrescamiento:
Para el modo de refrescamiento es muy importante controlar
la
temperatura
ambiente
y
la humedad
para
evitar
que
se
produzcan condensaciones en el pavimento.
La unidad de control se anticipa a los cambios térmicos ex-
teriores gracias a la sonda exterior y con ello calcula la tem-
peratura de impulsión necesaria para lograr la temperatura
interior de confort, siendo esta última ajustada por la sonda
de ambiente interior.

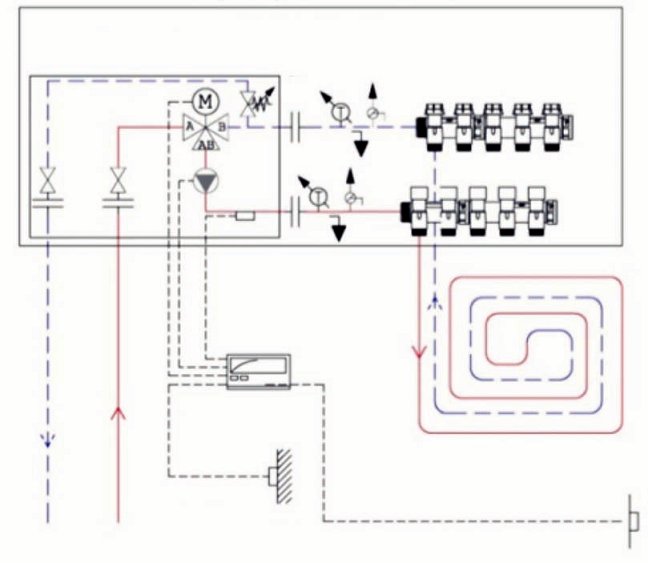

caja registro de colector
(1) bomba no suministrada por ALB
(1)
fuente de calor
centralita
sonda
exterior
grupo de mezcla
motorizado
sonda de
impulsión
sonda de
temperatura
y humedad
