SISTEMA DE CLIMATIZACIÓN RADIANTE

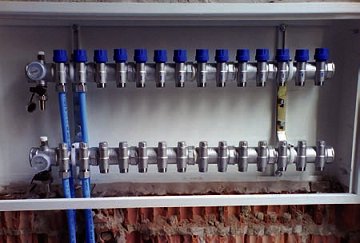

Montaje del adaptador en el colector ALB de suelo radiante.
Se recomienda, acorde a
la norma
UNE EN 1264, realizar
una prueba de estanqueidad (ver Anexo 1).
6
Observaciones
•

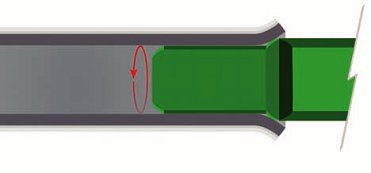

Al introducir el adaptador asegurar que hace
tope
con el
tubo
en
todo
momento.

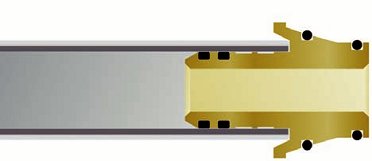

El
contacto
tubo-pieza
metálica
incorpora una pequeña junta de PVC a modo de evitar fe-
nómenos
de electrolisis
por
contacto aluminio-latón
(ver
detalle).
•
La operación de abocardado se realiza con la misma he
-
rramienta que la de calibrado, dispone de un encaje espe-
cial para habilitar dicha función (ver detalle).
Medidas disponibles para adaptadores ALB
• M24 x 19 para tubería multicapa ALB 17 x 2.0mm
• M33 x 1.5 para tubería multicapa ALB 20 x 2.0mm
