Una vez se pone en marcha la instalación, o simultáneamente durante la prueba de calefactado, es preciso equilibrar los circui-
tos del suelo radiante.
La no realización de esta operación puede provocar problemas tipo:
•
Las diferentes estancias se calientan de forma no homogénea.
•
Alguna estancia no alcanza la temperatura de confort.
•
Sobrepresiones, ruidos anómalos en la instalación.
Para el equilibrado hidráulico de los circuitos se debe tener presente la pérdida de carga de colector y circuitos.
El número de
vueltas se contabiliza desde la posición totalmente cerrado.
C.11 Equilibrado hidráulico de circuitos
Equilibrado con colector monogiro y con colector de caudalímetors
ALB dispone de dos grandes familias de colectores de suelo radiante, con diferentes formas de equilibrado.
En esencia, realizan
la misma función: facilitar o estrangular el paso de agua de cada uno de los circuitos, variando de esa forma la pérdida de carga
asociada.
Con detentores monogiro:
Los detentores de cada uno de los circuitos realizan toda la maniobra en una sola vuelta, con dife-
rentes puntos marcados.
El 0 es la posición cerrada y el 5,5 la totalmente abierta.
ALB facilita en sus cálculos las posiciones de
ajuste de dichos detentores.
Su principal ventaja es tener una pérdida de carga muy lineal en un recorrido muy corto.
Con caudalímetros:
Permiten realizar el equilibrado de una manera visual, ya que en cada circuito hay un caudalímetro gradua-
do que permite, además, regular flujo de agua del circuito, de manera que el reparto del caudal se refleja en todos los circuitos
de manera inmediata.

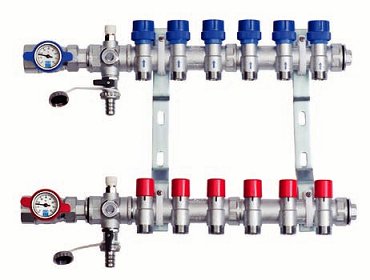

Colector monogiro

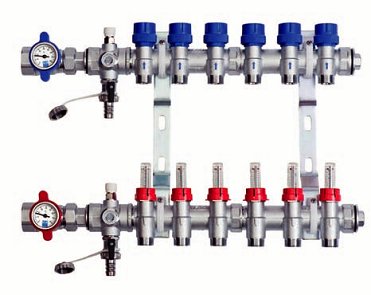

Colector con caudalímetros
