Una vez realizado el circuito correspondiente, se conecta al colector distribuidor empleando una adaptador de conexión a com-
presión.
Este elemento es el que asegura la estanqueidad de la unión.
Las operaciones de preparación son muy sencillas, pero imprescindibles para evitar una unión defectuosa.
C.6.2 Conexión a colector ALB
Corte de tubo, empleando tijera adecuada.
El corte de tubo debe ser limpio y completamente
perpendicular al eje del tubo.

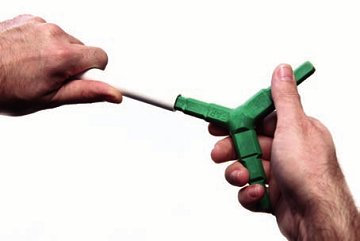

Calibrado el extremo del tubo mediante movimiento de ro-
tación para devolver la redondez a la sección de tubo.
Em-
plee la galga correspondiente al tamaño del tubo, indicado
sobre el calibrador.
Introducir
, por este orden, la tuerca y
el
anillo
seccionado.
Seguidamente,
repetir paso 2.
Introducir el adaptador
en el extremo
del
tubo,
el
conjunto
está
listo
para
montar.
El
abocardado
es
una
ope-
ración
imprescindible
para
evitar
que
se
arrastren
las
juntas
tóricas al
introducir el
adaptador.
i
i
1
2
3
4
5
