SISTEMA DE CLIMATIZACIÓN RADIANTE

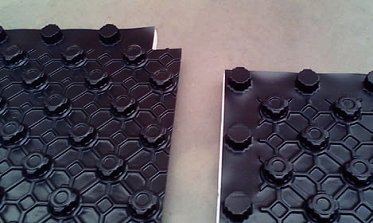

Panel de
suelo radiante
con tetones cubierto de lámina su-
perficial de poliestirerno termoformado.
El panel se fija a otro
mediante la lámina superficial, encajando los tetones huecos
que sobresalen
de
la
base
de
uno de
ellos
sobre
los
teto-
nes del otro.
El diseño asegura una perfecta y segura unión,
de forma que el conjunto, una vez instalado no se desplaza
transversalmente.
Las distancias de colocación
entre tubos
son múltiplos de 50 mm.
Para su instalación es preciso seguir las siguientes pautas:
• T
ender la primera línea de paneles de manera que se utili
-
zará como guía para la colocación del
resto.
A continuación
se tenderán las siguientes líneas partiendo de la primera.
•
Para
fijar los paneles, colocarlos
de izquierda a
derecha,
de
manera que el izquierdo
encaje
sobre los
tetones del
derecho.
• El sobrante del
último panel se
aprovecha como primera
pieza
de la
siguiente línea.
De esta forma
se optimiza
la
superficie de panel colocada.
• Es aconsejable la colocación desalineada de los paneles,
ya que representa un sistema
de fijación más seguro.
Lo
ideal es que quede una cruceta de esta forma:
• Continuar con los pasos anteriormente citados hasta con
-
seguir el recubrimiento total de la superficie.
