innovación en sistemas
23

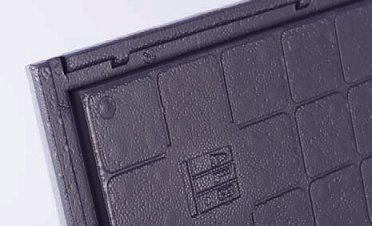

SISTEMA DE CLIMATIZACIÓN RADIANTE
Panel
de
suelo
radiante
liso
termoconformado
con
lámina
PS
termosoldada, también
disponible sin ella.
El
panel dis-
pone
de
un
machihembrado
con
sistema
de
pivotes
para
garantizar el correcto funcionamiento.
El diseño asegura una
perfecta y segura unión, de
forma que el conjunto, una vez
instalado no se desplaza transversalmente.
Las distancias de
colocación entre tubos son múltiplos de 50 mm
Para su instalación es preciso seguir las siguientes pautas:

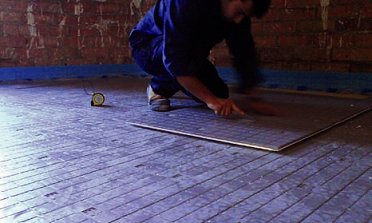

• T
ender la primera línea de paneles de manera que se utili
-
zará como guía para la colocación del
resto.

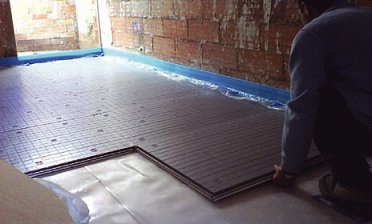

A continuación
se tenderán las siguientes líneas partiendo de la primera.
•
El sobrante
del
último panel
se aprovecha
como primera
pieza
de
la siguiente
línea.
De esta
forma
se optimiza
la
superficie de panel colocada.
• Continuar con los pasos anteriormente citados hasta
conseguir el recubrimiento total de la superficie.
C.3.2 Sistema panel liso ALB
• Es aconsejable la colocación desalineada de los paneles,
ya que representa un sistema de fijación más seguro.
Lo ideal es que quede una cruceta de esta forma:
