innovación en sistemas
La colocación del aislamiento o zócalo perimetral ALB debe
cubrir totalmente todo el perímetro del suelo donde se pre-
tenda
ubicar la
instalación
de suelo
radiante.
Este
compo-
nente efectúa dos funciones:
• Aislamiento térmico,
evita la generación de puen
tes
térmicos entre
la losa de mortero radiante y los elementos verticales del edificio
tales como: muros exteriores, divisores internos, column
as, etc.
•
Permite
la
dilatación
que
sufrirá
la
losa
de
mortero
por
efecto
del
calentamiento.
Según
UNE
EN
1264
el
aisla-
miento perimetral debe permitir una expansión por dilata-
ción de mínimo 5mm de la losa de mortero, garantizando
así el libre movimiento de la losa.
Características:
Material: Espuma PE, celda cerrada
Espesor: 8 mm
Color: Azul con logo
Formato: Rollo 500 m, ancho 150 mm
Disponible con y sin autoadhesivo
Forma de colocación

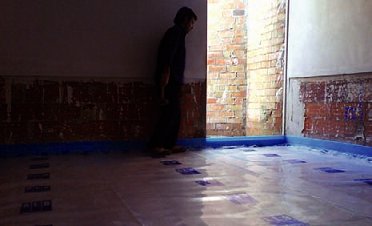

• Se debe rodear todo el perímetro de la estancia a cubrir
.
•
T
odos los obstáculos interiores, tipo columnas o similar
, tam
-
bién deben ser recubiertos de aislamiento perimetral ALB.

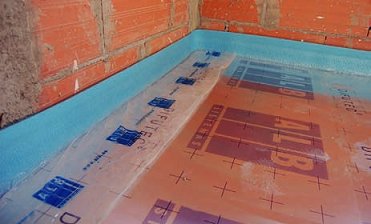

• La lámina plástica termosoldada se coloca encima del pa
-
nel
y
debe
ser
aprisionada
por
el
primer
tubo
de
suelo
radiante con el fin de evitar que el mortero se filtre entre el
aislamiento y el panel de suelo radiante, con ello se evita
la creación de puentes térmicos.
• En los rincones salientes y entrantes, realizar un pequeño
precorte de forma que el aislamiento adapte su forma a la
de la esquina de una forma menos forzada.
C.
2.2 Colocación del aislamiento perimetral ALB
La
colocación de la
lámina antivapor
se efectuará de manera
que
quede solapada 8 cm aproximadamente por encima del panel.
La no observación de los puntos indicados puede provocar la
aparición de deficiencias en la estructura de suelo radiante,
en cuyo caso se perderá la garantía del sistema.
Características:
Material: PE
Espesor: 300 µm
Color: Blanco translúcido, logo ALB
Formato: Rollo de 33 m (ancho 3 m)
