SISTEMA DE CLIMATIZACIÓN RADIANTE
La colocación de la tubería que compone los circuitos del suelo radiante es un factor imprescindible para conseguir un rendi-
miento óptimo y adecuado a las prestaciones que se pretenden.
El sistema ALB emplea tubería multicapa PE-RT/Al/PE-HD que
facilita la labor de montaje al no ser necesario emplear accesorios de fijación adicionales.
La colocación
de la tubería se debe iniciar y finalizar desde el colector distribuidor correspondiente, siendo la forma más ha-
bitual de colocación la de anillo o espiral, especialmente para aplicaciones residenciales porque presenta una distribución de
temperatura superficial más uniforme.
En las siguientes figuras se muestra la distribución de la temperatura en una superficie radiante.
C.6.1 Tendido de tubería
C.6 Colocación de tubería
Recomendadiones prácticas
•

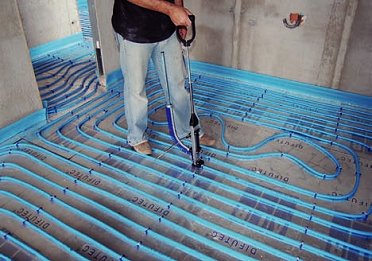

Para una rápida y correcta ejecución del tendido de tubería
se emplearán
dos operarios siempre que sea posible.
Un
solo
operario también
puede
ejecutarlo
si
se
emplea
un
desbobinador que facilita enormemente la labor de desen-
rollado.
•
Antes de iniciar el tendido de tubería, si no se dispone de
un plano de ejecución, plantear el tendido a priori teniendo
especialmente en cuenta dejar espacio libre para los retor-
nos de los circuitos.
•
Es posible la reparación de un tramo de tubería que haya
sido dañado mediante el uso del correspondiente mangui-
to de reparación.
Pero es necesario identificar y localizar el
lugar de la reparación en un plano de registro.
•
La
colocación de
la
tubería debe
ser
lo
más plana
posi
-
ble, no se permiten desviaciones verticales por encima de
5mm en cualquier punto.
•
Longitud máxima recomendada para circuitos:
- Tubo multicapa ALB 17 x 2.0mm – 100m longitud.
- Tubo multicapa ALB 20 x 2.0mm – 120m longitud.
• Colocación de grapas:
- Normalmente, una cada 0,5 m.
- Al inicio y final de cada tramo curvo.
