SISTEMA DE CLIMATIZACIÓN RADIANTE
La normativa europea que regula el suelo radiante (UNE EN 1264) indica que en función de donde se vaya a ins-
talar el suelo radiante, el panel debe tener una resistencia térmica determinada.

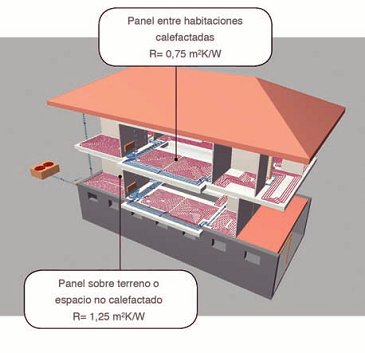

Los valores térmicos marcados
por la norma se muestran en la figura siguiente:
NOTA:
En caso de duda, consultar con el departamento técnico el producto adecuado para cada caso.
El objetivo de la normativa es establecer unos valores de resisti-
vidad térmica mínimos para conseguir un ratio de potencia ópti-
mo y minimizar las pérdidas de calor hacia ambientes inferiores
donde no se aprovechará.
T
odo ello se traducirá en una mayor eficiencia del sistema, un
menor consumo de energía para suministrar confort, y en defi-
nitiva, un mayor confort en contacto directo con las superficies
radiantes al no tener que elevar la temperatura del fluido calo-
portador a valores muy altos (no se puede impulsar a más de
55º C).
A.3 Requisitos UNE EN 1264 “Calefacción por suelo radiante”
El presente
manual recoge los
condicionantes y las particularidades
que afectan al
diseño,
instalación
y puesta
en
marcha
de un sistema de calefacción por suelo radiante acorde a las directrices marcadas en la norma UNE EN 1264. Esta norma es
aplicable a
sistemas de calefacción mediante suelo que irradia calor mediante
sistema hidrónico (agua caliente) en edificios
para viviendas, oficinas u otros cuyo uso es similar al de los edificios residenciales.
Quedan exentos todos los suelos radiantes
no destinados a tal uso.
T
enga presente que el cumplimiento de
estos requisitos asegura
la correcta funcionalidad de
un sistema de calefacción con
condicionantes muy distintos a los sistemas tradicionales de calefacción.
No obstante, debe considerarse siempre que:
•
La norma
recoge
los
requisitos
mínimos pero nunca
limita
los máximos.
Por lo tanto,
siempre favorecerá al sistema la
elección de materiales que mejoren el aislamiento térmico y
se deberá seguir ese planteamiento.
•
No es de obligado cumplimiento que el panel de suelo radian
-
te alcance por sí solo esos requisitos mínimos.
Es necesario
tener en cuenta todas las capas de aislamiento incluidas en
el propio forjado estructural, de forma que el valor de resistivi-
dad R
l
declarado por
ALB se debe descontar del total exigido.
Referente a la resistencia térmica mínima de los paneles
