ICE150

Ud

Equipo de regulación y control para colector, mediante cabezales electrotérmicos.

652,78€

Sistema de regulación de la temperatura para colector, para calefacción, "ALB", compuesto de base de conexiones para control termostático, para comunicación, vía cable o vía radio, de hasta 8 termostatos con los cabezales termoeléctricos del colector, termostatos digitales, con pantalla LCD y comunicación vía cable, y cabezales termoeléctricos, para montaje directo sobre las válvulas de corte del colector metálico, para un voltaje de 24 V. Totalmente montado, conexionado y probado.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt38alb300a

Ud

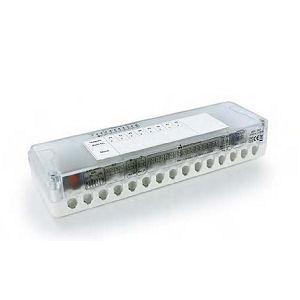

Base de conexiones para control termostático, para comunicación, vía cable o vía radio, de hasta 8 termostatos con los cabezales termoeléctricos del colector, "ALB", alimentación a 230 V, de 43x250x95 mm.

1,000

247,68

247,68

mt38alb280a

Ud

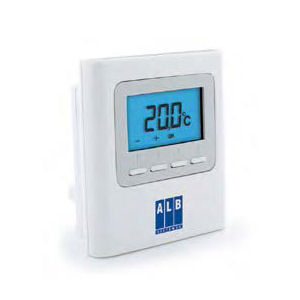

Termostato digital, con pantalla LCD y comunicación vía cable, "ALB", para calefacción y refrigeración, con configuración como maestro o esclavo y alimentación a pilas, de 88x81x21 mm.

2,000

80,77

161,54

mt38alb260a

Ud

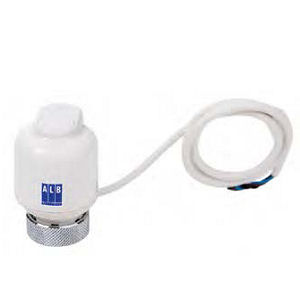

Cabezal termoeléctrico, para montaje directo sobre la válvula de corte del colector metálico, para un voltaje de 24 V, "ALB", con cable a 2 hilos.

4,000

47,49

189,96

mt35aia010a

m

Tubo curvable de PVC, corrugado, de color negro, de 16 mm de diámetro nominal, para canalización empotrada en obra de fábrica (paredes y techos). Resistencia a la compresión 320 N, resistencia al impacto 1 julio, temperatura de trabajo -5°C hasta 60°C, con grado de protección IP545 según UNE 20324, no propagador de la llama. Según UNE-EN 61386-1 y UNE-EN 61386-22.

10,000

0,26

2,60

mt35cun020a

m

Cable unipolar H07Z1-K (AS), siendo su tensión asignada de 450/750 V, reacción al fuego clase Cca-s1a,d1,a1 según UNE-EN 50575, con conductor multifilar de cobre clase 5 (-K) de 1,5 mm² de sección, con aislamiento de compuesto termoplástico a base de poliolefina libre de halógenos con baja emisión de humos y gases corrosivos (Z1). Según UNE 211025.

20,000

0,41

8,20

Subtotal materiales:

609,98

2

Mano de obra

mo004

h

Oficial 1ª calefactor.

0,762

20,48

15,61

mo103

h

Ayudante calefactor.

0,762

18,88

14,39

Subtotal mano de obra:

30,00

3

Costes directos complementarios

%

Costes directos complementarios

2,000

639,98

12,80

Coste de mantenimiento decenal: 32,64€ en los primeros 10 años.

Costes directos (1+2+3):

652,78

UNIDAD DE OBRA ICE150: EQUIPO DE REGULACIÓN Y CONTROL PARA COLECTOR, MEDIANTE CABEZALES ELECTROTÉRMICOS.

CARACTERÍSTICAS TÉCNICAS

Sistema de regulación de la temperatura para colector, para calefacción, "ALB", compuesto de base de conexiones para control termostático, para comunicación, vía cable o vía radio, de hasta 8 termostatos con los cabezales termoeléctricos del colector, termostatos digitales, con pantalla LCD y comunicación vía cable, y cabezales termoeléctricos, para montaje directo sobre las válvulas de corte del colector metálico, para un voltaje de 24 V. Totalmente montado, conexionado y probado.

NORMATIVA DE APLICACIÓN

Instalación: UNE-EN 1264-4. Calefacción por suelo radiante. Sistemas y componentes. Parte 4: Instalación.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Colocación, fijación y conexionado eléctrico y de comunicación con todos los elementos que lo demanden en la instalación.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 03

Plástico.

0,033

0,055

17 04 11

Cables distintos de los especificados en el código 17 04 10.

0,007

0,005

Residuos generados:

0,040

0,060

15 01 01

Envases de papel y cartón.

1,540

2,053

Envases:

1,540

2,053

Total residuos:

1,580

2,113
