ICE100

Ud

Colector para calefacción y refrigeración por suelo radiante.

637,33€

Colector modular premontado de latón cromado, "ALB", de 1" de diámetro, para 4 circuitos, formado por un colector de ida, con detentores monogiro, carrera de una vuelta para la regulación y el equilibrado de los circuitos, y un colector de retorno con llaves de corte y adaptadores para el montaje de los cabezales electrotérmicos, y racores bicono en ambos colectores para tubo de 17 mm de diámetro y 2 mm de espesor, un tapón con conexión roscada de 1" de diámetro, una llave de corte recta con conexión roscada de 1" de diámetro y un termómetro, y un racor intermedio con un purgador de aire manual y una válvula de llenado/vaciado, regulador de presión diferencial para bypass, caja de registro para colector, de chapa metálica esmaltada en blanco, 680 mm de anchura, pies para la regulación de la altura entre 713 y 813 mm y marco regulable en profundidad de 80 a 120 mm. Totalmente montado, conexionado y probado.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

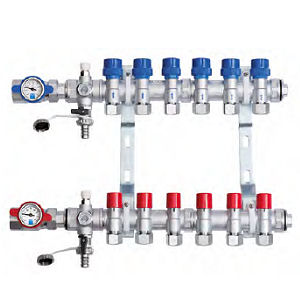

mt38alb202c

Ud

Colector modular premontado de latón cromado, "ALB", de 1" de diámetro, para 4 circuitos, formado por un colector de ida, con detentores monogiro, carrera de una vuelta para la regulación y el equilibrado de los circuitos, y un colector de retorno con llaves de corte y adaptadores para el montaje de los cabezales electrotérmicos, y racores bicono en ambos colectores para tubo de 17 mm de diámetro y 2 mm de espesor, un tapón con conexión roscada de 1" de diámetro, una llave de corte recta con conexión roscada de 1" de diámetro y un termómetro, y un racor intermedio con un purgador de aire manual y una válvula de llenado/vaciado.

1,000

401,18

401,18

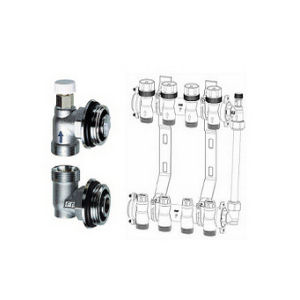

mt38alb270a

Ud

Regulador de presión diferencial para bypass, "ALB", formado por codo para el colector inferior y codo con válvula reguladora de presión diferencial y purgador de aire manual para el colector superior, ambos con juntas tóricas para la conexión a los colectores de 1" de diámetro y conexiones roscadas para la formación del bypass.

1,000

35,50

35,50

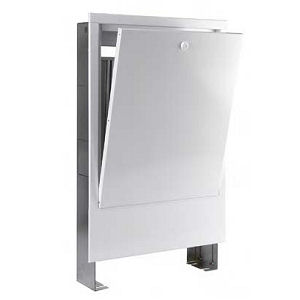

mt38alb215c

Ud

Caja de registro para colector, de chapa metálica esmaltada en blanco, 680 mm de anchura, pies para la regulación de la altura entre 713 y 813 mm y marco regulable en profundidad de 80 a 120 mm, "ALB", con guías para el montaje de las bridas de sujeción del colector.

1,000

125,17

125,17

Subtotal materiales:

561,85

2

Mano de obra

mo004

h

Oficial 1ª calefactor.

1,600

20,48

32,77

mo103

h

Ayudante calefactor.

1,600

18,88

30,21

Subtotal mano de obra:

62,98

3

Costes directos complementarios

%

Costes directos complementarios

2,000

624,83

12,50

Coste de mantenimiento decenal: 31,87€ en los primeros 10 años.

Costes directos (1+2+3):

637,33

UNIDAD DE OBRA ICE100: COLECTOR PARA CALEFACCIÓN Y REFRIGERACIÓN POR SUELO RADIANTE.

CARACTERÍSTICAS TÉCNICAS

Colector modular premontado de latón cromado, "ALB", de 1" de diámetro, para 4 circuitos, formado por un colector de ida, con detentores monogiro, carrera de una vuelta para la regulación y el equilibrado de los circuitos, y un colector de retorno con llaves de corte y adaptadores para el montaje de los cabezales electrotérmicos, y racores bicono en ambos colectores para tubo de 17 mm de diámetro y 2 mm de espesor, un tapón con conexión roscada de 1" de diámetro, una llave de corte recta con conexión roscada de 1" de diámetro y un termómetro, y un racor intermedio con un purgador de aire manual y una válvula de llenado/vaciado, regulador de presión diferencial para bypass, caja de registro para colector, de chapa metálica esmaltada en blanco, 680 mm de anchura, pies para la regulación de la altura entre 713 y 813 mm y marco regulable en profundidad de 80 a 120 mm. Totalmente montado, conexionado y probado.

NORMATIVA DE APLICACIÓN

Instalación: UNE-EN 1264-4. Calefacción por suelo radiante. Sistemas y componentes. Parte 4: Instalación.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo del emplazamiento del colector. Colocación de la caja de registro para el colector. Colocación del colector. Conexión de las tuberías al colector. Conexión del colector a la red de distribución interior o a la caldera. Realización de pruebas de servicio.

PRUEBAS DE SERVICIO.

Prueba de resistencia mecánica y estanqueidad.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

0,155

0,207

Envases:

0,155

0,207
