SISTEMA DE CLIMATIZACIÓN RADIANTE

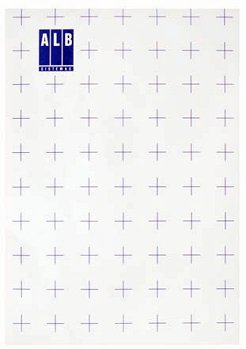

Panel
aislante
ALB
liso
solapado,
fabricado
en
poliestireno
expandido (EPS), autoextinguible (Euroclase E), de 20, 25, 30,
40, 50 ó 70mm de espesor y densidades de 20, 30 y 40 kg/
m
3
.
Está
cubierto
por
una
lámina
superficial de
polietileno
tereftalato (PET), de 0,25mm de espesor, provisto de solapas
para unión entre paneles y cuadrícula de guía serigrafiada.
E.1.6 Panel aislante ALB liso solapado
Material aislante
Poliestireno expandido (EPS)
Altura aislante (mm)
20
25
30
40
50
70
Peso nominal (kg)
0,42
0,35
0,63
1,12
1,05
1,47
Densidad nominal (kg/m
3
)
30
20
30
40
30
30
Material lámina superficial
Polietileno tereftalato (PET)
Espesor lámina plástica (mm)
0,25
Largo (mm)
1000 + 25
Ancho (mm)
700 + 25
Superficie útil (m
2
)
0,7
Resistividad Rl [m
2
·K/W]
0,588
0,694
0,882
1,250
1,500
2,059
Clase de reacción al fuego
E
Resistencia compresión (kPa)
200
100
200
300
200
200

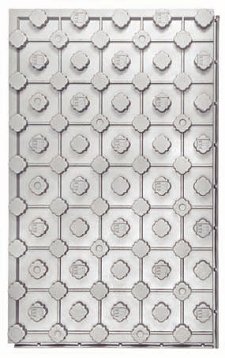

Panel aislante ALB con tetones, fabricado en poliestireno ex-
pandido
autoextinguible (Euroclase E),
disponible
en varios
espesores y densidades.
Provisto de tetones moldeados para
la fijación del tubo con separaciones en múltiplos de 75 mm
y perfiles perimetrales machihembrados para el montaje.
In-
corpora una lámina termosoldada de poliestireno resistente,
en color gris o azul, de 150/100 µm de espesor
.
E.1.7 Panel aislante ALB con tetones
plastificado
2
Sólo en versión estándar con lámina termosoldada.
Material aislante
Poliestireno expandido
Altura total (mm)
50
50
Espesor útil de aislamiento (mm)
20
20
Densidad nominal (kg/m
3
)
25
20
Material lámina superficial
2
Poliestireno
Espesor lámina superficial (µm)
150
100
Color lámina superficial
Gris
Azul
Largo (mm)
1200 + 20
Ancho (mm)
750 + 20
Superficie útil (m
2
)
0,9
Resistencia compresión (kPa)
150
100
Resistividad Rl [m
2
·K/W]
0,571
0,550
Clase de reacción al fuego
E
Peso nominal (kg)
0,65
0,55
